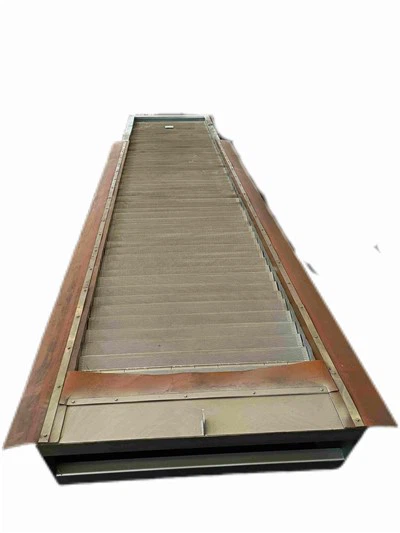

Μηχανική χονδροειδής οθόνη



Το εργαλείο αφαίρεσης ρύπων οθόνης σκάλας είναι ένα λεπτό καθαριστικό οθόνης που συνδυάζει την αναχαίτιση βρωμιάς και την αφαίρεση ρύπων. Είναι κατάλληλο για μεγάλα, μεσαία και μικρά αντλιοστάσια ως λεπτή οθόνη για να παρεμποδίζει και να καθαρίζει επιπλέοντα αντικείμενα στο νερό, όπως ζιζάνια, κομμάτια χαρτιού, αποτσίγαρα, σπόρους πεπονιού, ίνες, τρίχες κ.λπ.





1. Το εργαλείο αφαίρεσης ρύπων οθόνης τύπου step-αποτελείται κυρίως από τα κύρια εξαρτήματα όπως η διάταξη κίνησης, το πλαίσιο, η αλυσίδα έλξης, η πλάκα πλέγματος με τη σκάλα ανύψωσης και το ηλεκτρονικό σύστημα ελέγχου. Ο κινητήρας μετάδοσης κίνησης είναι εγκατεστημένος στον κύριο άξονα στην προς τα εμπρός κατεύθυνση του πλαισίου. Οδηγούμενες από την αλυσίδα μετάδοσης, οι διχτυωτές πλάκες και στις δύο πλευρές εξάγουν τη βρωμιά που έχει παγιδευτεί στο μήκος τους από κάτω προς τα πάνω. Όταν φτάσουν στο πάνω μέρος, τα γρανάζι περιστρέφονται για να ολοκληρωθούν αυτόματα οι εργασίες ανατροπής και εκφόρτωσης. Το νερό της σκωρίας απορρίπτεται στη λεκάνη συλλογής σκωρίας μεταξύ των διχτυωτών πλακών και στις δύο πλευρές και στη συνέχεια απορρίπτεται από τη μηχανή με τη βαρύτητα.



2. Η συσκευή κίνησης του εργαλείου αφαίρεσης ρύπων οθόνης τύπου step- βρίσκεται στο επάνω μέρος του πλαισίου. Οι συσκευές ρύθμισης βιδών τοποθετούνται στην μπροστινή και πίσω πλευρά του πλαισίου για να ρυθμίζουν τη στεγανότητα της αλυσίδας μετάδοσης. Το πλαίσιο της αφαίρεσης ρύπων οθόνης τύπου step-είναι μια ενσωματωμένη ορθογώνια άκαμπτη κατασκευή που συναρμολογείται και συγκολλάται από ανοξείδωτες πλάκες και χαλύβδινα τμήματα. Υπάρχει μια οπή εισαγωγής νερού στο-άκρο που βλέπει το νερό στο κάτω μέρος του πλαισίου και υπάρχουν ράγες οδήγησης στο μπροστινό και στο πίσω πάνελ τοίχου του πλαισίου. Το πλαίσιο είναι εγκατεστημένο στη μέση του φρεατίου της γρίλιας και το κενό μεταξύ των δύο πλευρών του πλαισίου και του φρεατίου της γρίλιας είναι το κανάλι για την απόρριψη νερού μετά το φιλτράρισμα της γρίλιας. Διαφράγματα εκτροπής είναι διατεταγμένα και στις δύο πλευρές του νερού-που βλέπει το άκρο του πλαισίου, τα οποία μπορούν να εμποδίσουν τη διέλευση των επιπλέοντων σκουπιδιών κατά την εκτροπή του νερού.



3. Ο οδοντωτός τροχός έλξης και η διάταξη οδήγησης για μετάδοση τοποθετούνται στο πάνω και κάτω μέρος και των δύο πλευρών του πλαισίου αντίστοιχα. Η βαθμιδωτή πλάκα πλέγματος είναι κατασκευασμένη από ανοξείδωτο χάλυβα ASTM304 και η επιφάνεια του πλέγματος είναι μια κανονικά διατεταγμένη μικρή τρύπα, η οποία έχει τη λειτουργία να περνάει νερό και να παρεμποδίζει τα λύματα και η επιφάνεια του βήματος μπορεί να παρεμποδίζει μεγαλύτερα λύματα.





GSJT-1000-1600-2

Βήμα διάφραγμα mm

Βάθος καναλιού mm

Πλάτος σχάρας mm

Βήμα αφαίρεσης ρύπων σχάρα



JTGS-800-1400-2

Βήμα διάφραγμα mm

Βάθος καναλιού mm

Πλάτος σχάρας mm

Βήμα αφαίρεσης ρύπων σχάρα





Περιεχόμενα που πρέπει να ελεγχθούν πριν από την ανύψωση και την εγκατάσταση του εξοπλισμού

1. Ελέγξτε εάν ο εξοπλισμός έχει υποστεί ζημιά κατά τη μεταφορά.

2. Ελέγξτε εάν οι διαστάσεις θεμελίωσης πληρούν τις απαιτήσεις σύμφωνα με το σχέδιο εγκατάστασης του εξοπλισμού.

3. Οι δύο πλευρές του πηγαδιού της γρίλιας πρέπει να είναι κάθετες στην επάνω πλατφόρμα του φρεατίου και το κατακόρυφο σφάλμα δεν πρέπει να υπερβαίνει τα 20 mm. οι δύο πλευρές του φρεατίου της γρίλιας πρέπει να είναι παράλληλες και το σφάλμα παραλληλισμού δεν πρέπει να υπερβαίνει τα 20 mm.

4. Ελέγξτε εάν η θέση και το μέγεθος κάθε ενσωματωμένου τμήματος είναι σύμφωνα με το σχέδιο και η ενσωματωμένη χαλύβδινη πλάκα πρέπει να είναι στο ίδιο επίπεδο με την επάνω πλατφόρμα του φρεατίου της γρίλιας. Αφού ελεγχθεί το παραπάνω περιεχόμενο και πληροί τις απαιτήσεις, μπορεί να εγκατασταθεί στη θέση του.







1. Αφού το μηχάνημα τοποθετηθεί στη βάση, η γωνία εγκατάστασής του θα πρέπει να πληροί τις απαιτήσεις σχεδιασμού, το επίπεδο της θύρας εκκένωσης της γρίλιας πρέπει να είναι παράλληλο με την επιφάνεια της πλατφόρμας λειτουργίας του πηγαδιού της γρίλιας και το πάνελ τοίχου της γρίλιας πρέπει να είναι κάθετο στην επιφάνεια της πλατφόρμας λειτουργίας του φρεατίου της γρίλιας για να διασφαλιστεί ότι το οριζόντιο σφάλμα της εγκατάστασης εξοπλισμού είναι μικρότερο από 1/1000. στη συνέχεια σφίξτε το παξιμάδι αγκύρωσης.

2. Πριν από την ενεργοποίηση, τοποθετήστε τη μανιβέλα χειρός στην τετράγωνη λαβή στην ουρά του κινητήρα και ανακινήστε τον κινητήρα με το χέρι προς την κατεύθυνση που υποδεικνύεται από το βέλος. Δεν πρέπει να υπάρχουν άλλοι παράγοντες που να επηρεάζουν τη λειτουργία.

3. Αφαιρέστε το κάλυμμα, χαλαρώστε τον οδοντωτό τροχό τάνυσης, αφαιρέστε την τελική αλυσίδα του μειωτήρα, ενεργοποιήστε τη για δοκιμαστική λειτουργία και δείτε εάν η κατεύθυνση λειτουργίας του μειωτήρα είναι σύμφωνη με την κατεύθυνση του βέλους που φαίνεται στο κάλυμμα. Η αντιστροφή απαγορεύεται αυστηρά.

4. Χρησιμοποιήστε τον ρυθμιστή τεντωτικού οδοντωτού τροχού για να ρυθμίσετε τη στεγανότητα της αλυσίδας και χρησιμοποιήστε τη βίδα τάνυσης για να ρυθμίσετε τη στεγανότητα της αλυσίδας τεντώματος.

5. Τοποθετήστε το κάλυμμα, συνδέστε το τροφοδοτικό και λειτουργήστε το χωρίς φορτίο. Δεν πρέπει να υπάρχει κούνημα, εμπλοκή και μη φυσιολογικός θόρυβος. Μετά τη δοκιμαστική εκτέλεση χωρίς{3}}φόρτωση, μπορεί να τεθεί σε λειτουργία φόρτωσης.





1. Η περιοχή γύρω από το εργαλείο αφαίρεσης ρύπων με σχάρα τύπου step-θα πρέπει να διατηρείται καθαρή και να ελέγχεται και να καθαρίζεται τουλάχιστον μία φορά την ημέρα. Απαγορεύεται αυστηρά η ρίψη ξύλινων μπλοκ, ξύλινων σανίδων και άλλων υπολειμμάτων στην μπροστινή πισίνα της γρίλιας!

2. Κατά τη λειτουργία, εάν υπάρχουν ινώδη υπολείμματα τυλιγμένα γύρω από τον άξονα της περιστρεφόμενης βούρτσας, θα πρέπει να καθαριστεί εγκαίρως για να αποφευχθεί η επίδραση της κανονικής λειτουργίας του μηχανήματος. Τα σκουπίδια που κρέμονται στην πλάκα εκκένωσης πρέπει να καθαρίζονται τακτικά ανάλογα με την ποσότητα των σκουπιδιών.

3. Ελέγχετε συχνά τη τσιμούχα λαδιού του μειωτήρα για διαρροή λαδιού και η κατεστραμμένη τσιμούχα λαδιού πρέπει να αντικατασταθεί εγκαίρως. Εάν η στάθμη λαδιού είναι ανεπαρκής, ανεφοδιάστε εγκαίρως και αντικαταστήστε το τακτικά.

4. Το μηχάνημα θα πρέπει να αποφεύγει το μακροπρόθεσμο κλείσιμο-για να διασφαλιστεί ότι όλα τα μέρη του εξοπλισμού είναι σε καλή κατάσταση λειτουργίας. Εάν η διακοπή λειτουργίας υπερβαίνει τις 7 ημέρες για κάποιο λόγο, τα λύματα πρέπει να αποστραγγιστούν και η σχάρα να μην βυθιστεί σε στάσιμα λύματα για μεγάλο χρονικό διάστημα.

5. Η ηλεκτρική συντήρηση θα πρέπει να γίνεται από επαγγελματίες και η παροχή ρεύματος θα πρέπει να διακόπτεται κατά τη διάρκεια της συντήρησης.

6. Οι χειριστές του step{1}}τύπου καθαρισμού οθόνης θα πρέπει να είναι εξοικειωμένοι με την απόδοσή του και να γνωρίζουν τις μεθόδους λειτουργίας, συντήρησης και συντήρησης.





1. Πριν από την οθόνη: παρατηρήστε την οθόνη φίλτρου στην είσοδο νερού. Η αριστερή πλευρά είναι η προς τα πάνω οθόνη φίλτρου και υπάρχουν πολλά σκουπίδια στην επιφάνεια της οθόνης. Η δεξιά πλευρά είναι η προς τα κάτω οθόνη φίλτρου και η επιφάνεια της οθόνης πρέπει να είναι καθαρή και χωρίς υπολείμματα.
2. Μετά την οθόνη: παρατηρήστε τη ροή του νερού στα κανάλια εξόδου και στις δύο πλευρές της οθόνης. Όταν η οθόνη λειτουργεί, η ροή του νερού κυλά και ο ρυθμός ροής είναι μεγάλος. Όταν σταματήσει, η παροχή νερού μειώνεται σταδιακά, ο ρυθμός ροής μειώνεται και η στάθμη του υγρού πίσω από την οθόνη σταδιακά σταθεροποιείται.
3. Παρατηρήστε το μηχάνημα οθόνης για έναν κύκλο για να δείτε εάν υπάρχει μη φυσιολογικός ήχος.
